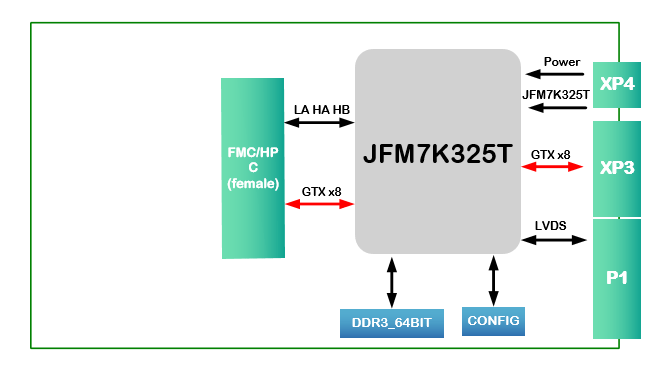

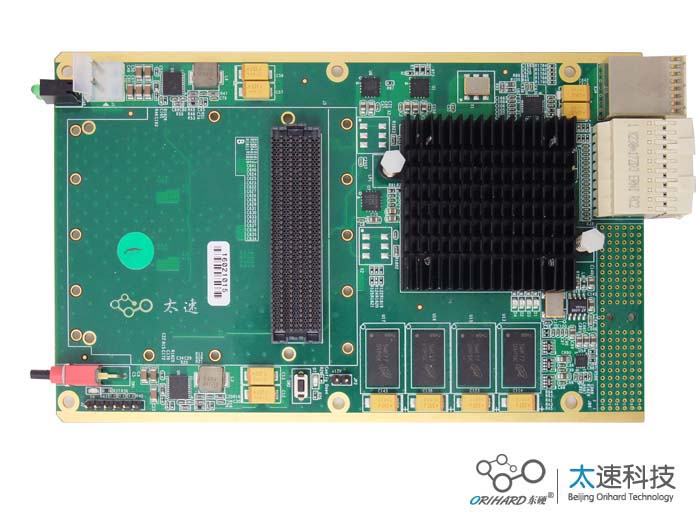

一、板卡概述
本板卡基于 FPGAJFM7K325T 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持PXIE标准协议，其中XJ3标准高速差分接口，支持PCIeX 2。软件具有windows，Linux驱动
二、功能和技术指标：
|
板卡功能
|
参数内容
|
|
主处理器
|
JFM7K325T
|
|
板卡标准
|
PXI Express Revision 1.0
|
|
电气规范
|
PCIe V2.0 PCIeX4
|
|
FMC接口
|
FMC ANSI/VITA 57.1 – 2008， ASP-134486-01
HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口
|
|
板载缓存
|
支持64bitDDR3， 容量2GByte
|
|
加载Flash
|
BPI 模式，PC28F128MAP30
|
|
高速接口
|
XP3 支持GTX X8，支持2组PCIeX4或者SRIO
|
|
低速接口
|
XP4，支持PXIe规范的触发总线，电源输入
P1支持15对 LVDS 或者30个 LVTTL IO
|
|
板卡尺寸
|
100X160 mm
|
|
板卡重量
|
（含散热片）
|
|
板卡供电
|
+12V，3A
|
|
板卡功耗
|
36W
|
|
工作温度
|
Industrial -20℃到+65℃
|
三、接口测试软件:
|
板卡功能
|
参数内容
|
|
主处理器
|
JFM7K325T
|
|
软件版本
|
PCI EXPRESS CARD ELECTROMECHANICAL SPECIFICATION, REV. 1.1
|
|
编程语言
|
Verilog
|
|
板卡接口测试程序
|
DDR测试、PCIe IO模式测试
|
|
板卡接口应用程序
|
PCIe V3.0 XDMA 测试FPGA程序，
Windows 7，Linux驱动程序
|
|
板载FMC测试程序
|
根据子卡型号提供对应的测试接口程序
|
四、应用领域
软件无线电处理平台
图形图像硬件加速器
Net FPGA
|
